LoRaWAN erklärt: Die Funktechnologie auf einen Blick

Was ist LoRaWAN? – Definition des Begriffs

Das Akronym „LoRaWAN“ steht für „Long Range Wide Area Network“ und bezeichnet einen offenen LPWAN-Standard (Low Power Wide Area Network) für die drahtlose Kommunikation energieeffizienter Endgeräte über lizenzfreie ISM-Frequenzbänder.

Für Unternehmen ist diese Technologie eine sehr komfortable Option, um Sensoren in Gebäuden, Städten, Industrieanlagen, Versorgungsnetzen oder landwirtschaftlichen Flächen anzubinden – gerade mit Blick auf digital-vernetzte Städte und alle Arten von IoT-Anwendungen mit niedrigen Daten-Payloads.

Dank der LoRaWAN-Technologie ist diese weitreichende Vernetzung möglich, ohne dass für jedes Endgerät eine aufwendige lokale Infrastruktur notwendig wäre. Da der Standard offen ist, kann das Funknetz fortwährend und ganz nach Bedarf ausgebaut werden.

Dieser technische Standard wird von der LoRa Alliance gepflegt und ist global harmonisiert. Eines der Gründungsmitglieder dieser Allianz ist die Firma Semtech, die auch das LoRa-Protokoll entwickelte.

LoRa und LoRaWAN – wo liegt der Unterschied?

Kurz gesagt: LoRa ist die Funkmodulation, LoRaWAN das Netzwerkprotokoll darüber.

• LoRa sorgt für eine robuste und möglichst weitreichende Funkübertragung – wichtig für die Kommunikation zwischen Sensoren & Gateways
• LoRaWAN regelt die Adressierung, MAC-Logik, Gerätekonfiguration sowie den Nachrichtenaustausch zwischen Infrastruktur & Anwendung

Zum Praxis-Vergleich: Bei LoRa handelt es sich um eine einzelne Straße, die zwei Orte miteinander verbindet. LoRaWAN hingegen ist das gesamte Straßennetz, in dem sich auch diese einzelne Straße befindet.

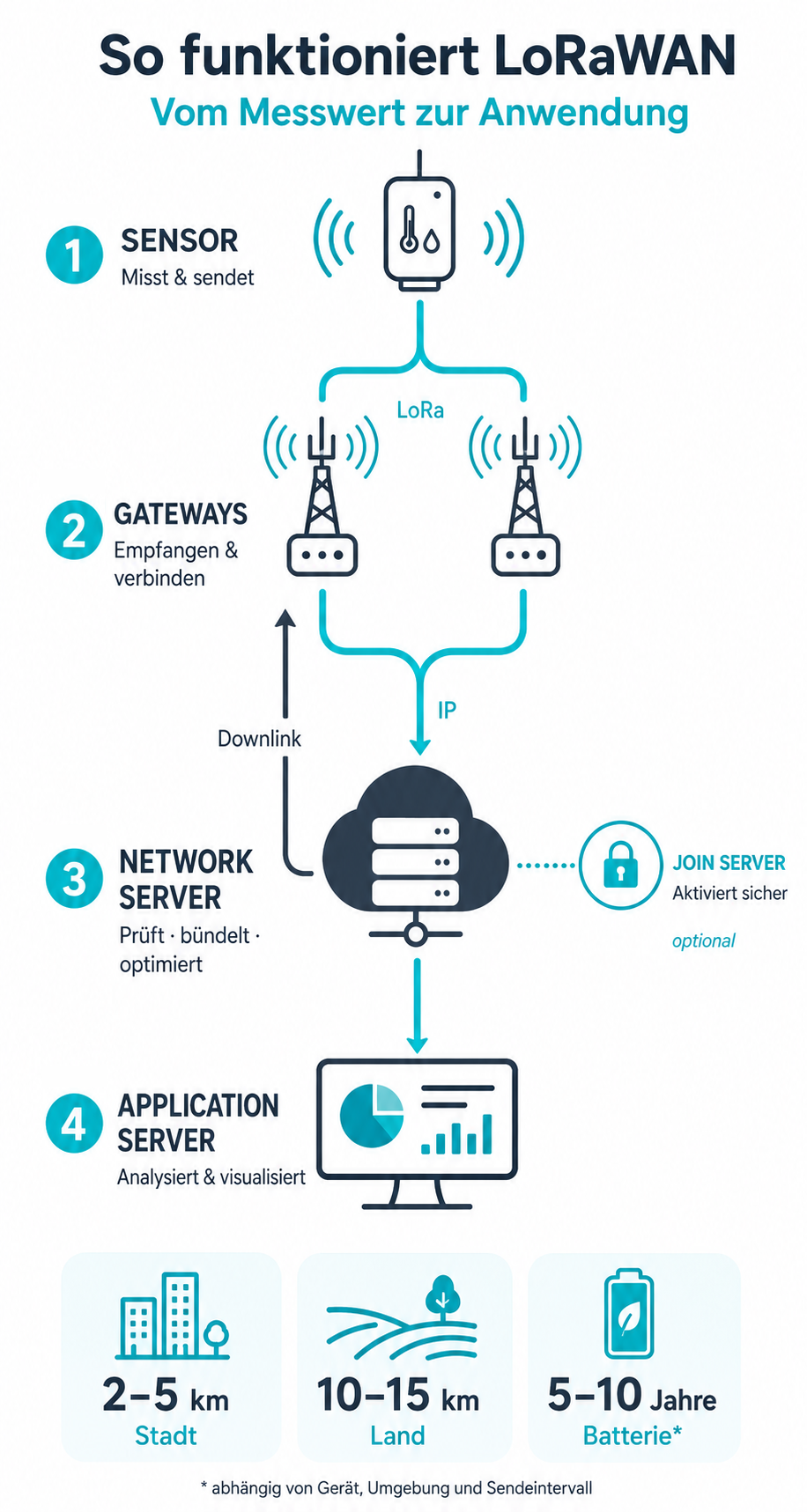

Aufbau eines LoRaWAN-Netzwerks – Struktur und Funktion

Ein LoRaWAN-Netzwerk setzt sich aus zahlreichen Bausteinen mit spezifischen Rollen zusammen. Diese modulare Architektur ist entscheidend dafür, dass LoRaWAN sowohl in kleinen Pilotprojekten als auch in großflächigen, professionellen IoT-Deployments eingesetzt werden kann.

1. Endgeräte (Nodes)

Endgeräte sind die eigentlichen „Datenquellen“ im Netzwerk. Dazu zählen Sensoren, Zähler, Tracker oder einfache Aktoren. Sie sind technisch typischerweise sehr simpel aufgebaut und bestehen aus folgenden Komponenten:

• Mikrocontroller
• LoRa-Funkmodul
• Energiequelle (meist Batterie)

Diese Endgeräte sind so konzipiert, dass sie die meiste Zeit im Schlafmodus verbringen und nur für kurze Funkübertragungen „aufwachen“. Sie initiieren die Kommunikation fast immer selbst und senden ihre Daten ungerichtet an sämtliche Gateways, die in der Nähe verfügbar sind.

2. Gateways

Gateways bilden die Schnittstelle zwischen dem LoRa-Funknetz und der IP-basierten Datenwelt. Sie empfangen die Funksignale der Endgeräte (per LoRa) und leiten diese unverändert an den Network Server weiter – effektiv fungieren sie als digitale Mittelsmänner.

Ein LoRaWAN-Gateway trifft keine Entscheidungen auf Anwendungsebene und kennt in der Regel auch keine Gerätezustände. Da die Übertragungen eines einzelnen Endgeräts von mehreren Gateways gleichzeitig empfangen werden können, erhöht sich die Ausfallsicherheit und die Funkabdeckung des Netzes.

3. Network Server

Der Network Server ist die zentrale Steuereinheit des LoRaWAN-Netzes. Er nimmt Datenpakete von allen Gateways entgegen, entfernt eventuelle Duplikate, überprüft die Integrität der Nachrichten und verwaltet die MAC-Ebene des Protokolls.

Ziel ist es, die Funkressourcen effizient zu nutzen und gleichzeitig eine stabile Kommunikation sicherzustellen.

4. Join Server (optional)

Der Join Server ist für die sichere Geräteaktivierung zuständig, insbesondere bei einem Aktivierungsprozess mittels OTAA (Over-the-Air Activation). Er verwaltet die Root Keys der Endgeräte und erzeugt daraus die temporären Sitzungsschlüssel.

Durch die Auslagerung dieses Prozesses auf einen dedizierten Server lässt sich die Sicherheit erhöhen und der Betrieb über verschiedene Netzwerke hinweg vereinfachen.

5. Application Server

Der Application Server verarbeitet die entschlüsselten Nutzdaten der Endgeräte / Sensoren. Hier findet die eigentliche Anwendungslogik statt: Daten werden gespeichert, visualisiert, analysiert oder an andere Systeme weitergegeben.

Der Application Server ist vollständig vom Funknetz entkoppelt, sodass mehrere Anwendungen dasselbe LoRaWAN-Netz problemlos parallel nutzen können.

LoRaWAN Geräteklassen und ihre Bedeutung

Je nach Anwendungsbereich kommen unterschiedliche Geräteklassen zum Einsatz. Insgesamt gibt es drei Klassen, die sich vor allem in Sachen Energieverbrauch, Erreichbarkeit und Latenz unterscheiden:

LoRaWAN-Geräteklasse A

Alle LoRaWAN-Endgeräte müssen mindestens die Vorgaben dieser Geräteklasse erfüllen. Sie ist die energiesparsamste Klasse, da sie sich quasi permanent im Energiesparmodus befindet und nur sporadisch „aufwacht“, um zu senden bzw. Informationen zu empfangen – gut geeignet für IoT-Anwendungen, bei denen eine hohe Latenz keine wichtige Rolle spielt.

LoRaWAN-Geräteklasse B

Für Geräteklasse B können regelmäßige Zeitintervalle definiert werden, in denen das Gerät auf Empfang schaltet. So können zu einem vordefinierten Zeitpunkt Downlinks auf zahlreiche Geräte durchgeführt werden – hilfreich bei der Steuerbarkeit oder terminierten Fernwartung, erhöht aber gleichzeitig den Energieverbrauch.

LoRaWAN-Geräteklasse C

Geräte der Klasse C sind praktisch dauerhaft auf Empfang und nie im Energiesparmodus. Sie sind durchgehend in der Lage, Downlinks zu empfangen. Dadurch ist die Latenz sehr niedrig, der Energieverbrauch im Gegenzug aber sehr hoch. Solche Geräte sind typischerweise an eine externe Stromversorgung angeschlossen.

In der Praxis arbeiten die meisten LoRaWAN-Sensoren in der Geräteklasse A. Die Klassen B und C kommen meist nur gezielt für bestimmte Zwecke zum Einsatz. Wichtig: Die meisten Endgeräte haben keine fixe Klasse, sondern können bei Bedarf – auf Befehl durch den Server – ihre jeweilige Klasse ändern.

Wie funktioniert LoRaWAN in der Praxis?

Die LoRaWAN-Technologie ist so konzipiert, dass eine große Anzahl räumlich weit verteilter Endgeräte mit minimalem Energieverbrauch zuverlässig Daten an zentrale IT-Systeme übertragen können.

Die „Komplexität“ der Technologie steckt dabei bewusst nicht in den Endgeräten, sondern im Netzwerk. Dieses Architekturprinzip unterscheidet LoRaWAN deutlich von klassischen Punkt-zu-Punkt-Funklösungen oder Mobilfunknetzen.

1. Inbetriebnahme und Geräteaktivierung

Bevor ein Endgerät Daten senden kann, muss es in ein LoRaWAN-Netz eingebunden werden. In der Praxis geschieht dies meist über OTAA (Over-the-Air Activation).

• Das Gerät sendet einen Join-Request, der über Gateways an den Join Server und Network Server weitergeleitet wird
• Dort werden Sitzungsschlüssel abgeleitet und dem Gerät temporäre Netzwerkparameter zugewiesen

Dieser Prozess hat zwei Vorteile: Sicherheitsrelevante Schlüssel werden nicht statisch im Gerät genutzt, und ein Endgerät kann flexibel in diversen Netzen betrieben werden. Nach erfolgreichem Join ist das Gerät betriebsbereit.

2. Uplink-Kommunikation: Senden von Sensordaten

Der häufigste Vorgang im Alltag ist der Uplink, also das Senden von Daten vom Endgerät ins Netzwerk. Ein Sensor misst dabei beispielsweise einen Wert (Temperatur, Füllstand, Zählerstand) und versendet diese Information als winzig kleines Datenpaket.

Durch die LoRa-Modulation erreichen LoRaWAN-Sensoren eine effektive Reichweite von 2–5 Kilometern (in der Stadt) und 10–15 Kilometern (auf dem Land). Gefunkt wird ungerichtet – die Sendung wird von allen Gateways empfangen, die sich in Reichweite befinden.

Jedes Gateway leitet das Paket an den Network Server weiter. Dort werden Mehrfachempfänge erkannt und zusammengeführt. Nach der Verarbeitung auf Netzwerkebene werden die Daten an den Application Server übergeben – erst dort findet die eigentliche fachliche Logik statt.

3. Downlink-Kommunikation: Antworten und Steuerbefehle

Downlinks, also Nachrichten vom Netzwerk zu LoRaWAN-Sensoren, sind bewusst eingeschränkt möglich. Sie werden nur in definierten Empfangsfenstern zugelassen, um Energieverbrauch und Funklast so gering wie möglich zu halten.

In der Praxis dienen LoRaWAN-Downlinks vor allem dazu, Konfigurationsparameter zu ändern, Statusabfragen zu beantworten oder einfache Steuerbefehle zu senden. Der Network Server entscheidet dabei, über welches Gateway ein Downlink gesendet wird – in der Regel über das Gateway mit der besten Funkverbindung zum Endgerät.

4. Adaptive Data Rate (ADR) und Netzoptimierung

Wesentlich für eine optimale Nutzung der Bandbreite ist die Adaptive Data Rate (ADR):

• Der Network Server analysiert die Empfangsqualität vergangener Übertragungen und passt Datenrate sowie Sendeleistung der Endgeräte automatisch an
• Geräte mit guter Funkverbindung senden schneller und mit geringerer Leistung, während entfernte oder abgeschattete Geräte robustere Einstellungen erhalten

Dadurch erhöht ADR die Netzkapazität, reduziert den Energieverbrauch der Endgeräte und verbessert die Gesamtstabilität – insbesondere bei großen Installationen mit vielen tausend Sensoren.

5. Wartung, Skalierung und Langzeitbetrieb

Durch den technologischen Fokus auf minimalen Verbrauch und geringste Datennutzung sind LoRaWAN-Netze quasi „ab Werk“ auf einen langfristigen Betrieb ausgelegt.

Neue Endgeräte können unkompliziert jederzeit per Join-Request hinzugefügt werden, ohne bestehende Installationen zu stören. Firmware-Updates, Konfigurationsänderungen oder Klassenwechsel erfolgen kontrolliert über das Netzwerk.

Für Betreiber bedeutet das: Ein einmal aufgebautes LoRaWAN-Netz kann über Jahre hinweg wachsen und frei nach Bedarf konfiguriert werden, während der Wartungsaufwand pro Endgerät sehr gering bleibt.

Eine wichtige Anlaufstelle für alle, die eine LoRaWAN-Lösung implementieren möchten, ist das The Things Network – eine globale Community von Privatpersonen bis Großkonzernen, die erfolgreich mit LoRaWAN arbeiten.

Welche Vorteile bietet LoRaWAN?

Mit Blick auf die technischen Features wird klar: LoRaWAN ist gezielt für IoT-Anwendungen mit vielen verteilten Endgeräten, kleinen Datenmengen und langen Betriebszeiten entwickelt worden:

• Große Reichweite bei wenig Infrastruktur: LoRaWAN-Sensoren senden Daten problemlos über mehrere Kilometer – das ermöglicht die effektive Abdeckung großer Flächen mit nur wenigen Gateways
• Sehr geringer Energieverbrauch: Endgeräte senden nur kurz und befinden sich den Großteil der Zeit im Energiesparmodus. Batterielaufzeiten von mehreren Jahren sind realistisch (für Geräteklasse A) und reduzieren Wartungsaufwände erheblich
• Niedrige Betriebskosten: Durch den Betrieb in lizenzfreien ISM-Bändern sind separate SIM-Karten, Mobilfunkverträge und Frequenzlizenzen nicht erforderlich
• Hohe Skalierbarkeit: Ein einzelnes Gateway kann tausende Endgeräte bedienen. Kleine Payloads und seltene Übertragungen sorgen für eine effiziente Nutzung der Funkressourcen
• Zuverlässige Abdeckung – ober- und unterirdisch: Sensoren können Daten selbst aus Kellern, Schächten, Tiefgaragen oder Industrieumgebungen übermitteln, wo andere Funktechnologien oft scheitern
• Offener Standard und großes Ökosystem: Kunden aller Branchen können auf ein breites Hardware- und Plattformangebot zurückgreifen – ohne Gefahr eines Vendor-Lock-ins
• Sicherheit ab Werk: LoRaWAN bietet native Ende-zu-Ende-Verschlüsselung sowie klar getrennte Schlüssel für Netzwerk- und Anwendungsebene

Zusammengefasst liegt die Stärke von LoRaWAN (bewusst) nicht in hohen Datenraten, sondern in der effizienten, zuverlässigen und wirtschaftlichen Anbindung sehr vieler Endgeräte über große Distanzen.

LoRaWAN – Anwendungsbeispiele & Use Cases

Nachfolgend zeigen wir anhand einiger Use Cases auf, wie und in welchem Kontext sich die Eigenschaften und Vorteile der LoRaWAN-Technologie praktisch nutzen lassen:

Case 1: Smart Metering bei Energie- und Wasserversorgern

Private und kommunale Versorgungsunternehmen setzen LoRaWAN häufig für die fernauslesbare Erfassung von Strom-, Gas- oder Wasserzählern ein. Moderne Zähler sind mit batteriebetriebenen LoRaWAN-Modulen ausgestattet und senden ihre Verbrauchsdaten in festen Intervallen.

Technische Umsetzung: Die Zähler funken ihre Messwerte an nahegelegene Gateways, die die Daten an den Network Server weiterleiten. Aufgrund der geringen Datenmenge und seltenen Übertragungen können die Geräte viele Jahre ohne Batteriewechsel betrieben werden.

Der Mehrwert: Manuelle Ablesungen entfallen nahezu völlig. Das ermöglicht sehr präzise Abrechnungen, und Netzanomalien wie Leckagen oder ungewöhnliche Verbrauchsmuster können sehr schnell identifiziert werden.

Case 2: Smart City + Parkraummanagement

Mit Hilfe von LoRaWAN-Sensoren lässt sich etwa die Straßenbeleuchtung sehr flexibel steuern. Sensoren auf dem Boden – ob in Parkhäusern oder öffentlichen Parkflächen – identifizieren zuverlässig, ob ein Parkplatz belegt oder frei ist, und leiten diese Information direkt an den Server weiter.

Technische Umsetzung: Die Sensoren arbeiten meist mit Geräteklasse A und übertragen nur wenige Bytes pro Nachricht. Mehrere Gateways sorgen für Redundanz im Stadtgebiet. Die Daten werden im Application Server aggregiert und an Apps, Leitsysteme oder offene Datenplattformen weitergegeben.

Der Mehrwert: Verkehr kann effizienter gesteuert werden, der klassische „Parksuchverkehr“ wird reduziert und Städte erhalten eine kostengünstige Möglichkeit, verteilte Infrastruktur digital zu überwachen.

Case 3: Asset Tracking und Zustandsüberwachung in der Industrie

In Industrieanlagen und Logistikzentren wird LoRaWAN zur Überwachung von Maschinenzuständen, Behältern oder mobilen Assets eingesetzt. Sensoren messen etwa Temperatur, Erschütterung oder Füllstände und melden Abweichungen automatisch an angebundene Systeme.

Technische Umsetzung: Mobile oder stationäre Sensoren senden ereignisbasiert oder zyklisch ihre Daten. In Kombination mit Geolocation-Funktionen lassen sich Assets auch ohne dauerhaft aktives GPS grob lokalisieren.

Der Mehrwert: Unternehmen erhalten Transparenz über Zustand und Standort ihrer Assets. Gleichzeitig lassen sich Ausfallzeiten reduzieren sowie Wartungs- und Logistikprozesse datenbasiert optimieren.

Die Schwächen: Wo liegen die Grenzen von LoRaWAN?

Es gibt eine Reihe sehr guter Anwendungsfelder für die LoRaWAN-Technologie – doch gerade weil sie so effizient arbeitet, hat sie auch klare Grenzen:

• Sehr geringe Datenraten und kleine Payloads: LoRaWAN eignet sich nur für kleine, seltene Nachrichten. Typische Payload-Größen liegen im zweistelligen bis niedrigen dreistelligen Byte-Bereich. Große Datenmengen, Audio-, Video- oder kontinuierliche Messdaten können nicht sinnvoll übermittelt werden
• Hohe Latenz und keine Echtzeitfähigkeit: Kommunikation ist ereignis- oder intervallbasiert – wer Echtzeitsteuerung benötigt, muss sich nach einer anderen Technologie umsehen
• Stark eingeschränkte Downlink-Kapazität: Downlinks sind technisch und regulatorisch limitiert. Anwendungen sollten primär so konzipiert sein, dass weder häufige Befehle noch bidirektionale Dialoge zwischen Geräten erforderlich sind
• Regulatorische Beschränkungen (Duty Cycle): In lizenzfreien ISM-Bändern begrenzen Duty-Cycle-Regeln die Sendezeit pro Gerät. Je stärker die Frequenzen ausgelastet sind, desto exakter müssen Sendeintervalle im Vorfeld geplant werden
• Firmware-Updates nur mit Einschränkungen (FUOTA): Große oder häufige Updates sind zeit- und energieintensiv. Hinter jedem größeren FUOTA steckt ein mehrteiliger Prozess, der auch die Aufgliederung jedes Updates in mehrere Teilstücke umfasst

Kurz gesagt: LoRaWAN tut sich technisch in all den Bereichen schwer, für die die Technologie nicht ursprünglich konzipiert wurde. Gerade hohe Datenraten, geringe Latenz oder Echtzeitkommunikation bringen das System schnell an seine Grenzen.

Frequenzkanäle und regionale Parameter – So darf gesendet werden

Durch die Nutzung lizenzfreier ISM-Frequenzbänder ist LoRaWAN zwar sehr kostengünstig, unterliegt aber gleichzeitig einer Reihe von Regulierungen und Vorgaben:

• Regionale Frequenzbänder: Es gibt keine einheitliche internationale Frequenz. In Europa sind das die Frequenzbänder im Bereich EU863-870, in den USA die Frequenzbänder im Bereich US902-928. Die LoRa Alliance stellt Übersichten zu Frequenzplänen zur Verfügung
• Verpflichtende Standardkanäle: Geräte müssen bestimmte Pflichtkanäle unterstützen (z. B. 868,1 / 868,3 / 868,5 MHz in Europa), damit sie einem Netz beitreten können
• Duty-Cycle-Beschränkungen (EU): In Europa ist die Sendezeit (Airtime) pro Gerät begrenzt (typisch 0,1 % bis 1 %, je nach Sub-Frequenzband). Dadurch sind nur seltene, kurze Übertragungen erlaubt – um sicherzustellen, dass die lizenzfreien ISM-Bänder möglichst fair von vielen Geräten genutzt werden können
• Payload-Beschränkungen: Neben der maximalen Sendezeit ist häufig auch die maximale Größe der Sendungen limitiert – zwischen 50–242 Byte pro Nachricht. Best Practice: Je höher der Spreizfaktor, desto kleiner sollte die Nachricht ausfallen, um das Frequenzband nicht unnötig zu blockieren

Das bedeutet: Wer LoRaWAN-Geräte weltweit nutzen möchte, muss sicherstellen, dass diese auf Sendungen in den regional gültigen ISM-Frequenzbändern ausgelegt sind.

Fazit: Wann ist LoRaWAN die richtige Wahl?

LoRaWAN ist eine sehr starke Option, wenn Unternehmen oder die öffentliche Hand eine große Anzahl von Sensoren kostengünstig, standardisiert und energieeffizient an ein einzelnes Netzwerk anbinden möchten.

Die Stärken liegen in der enorm großen Flächenabdeckung, einer guten Gebäudedurchdringung, der meist mehrjährigen Batterielaufzeit (je nach Geräteklasse) und einer offenen Standardisierung, die ein hohes Maß an Technologiefreiheit garantiert.

FAQ: Häufige Fragen zum Thema LoRaWAN

Wie lange hält die Batterie bei Sensoren / Endgeräten?

Die Lebensdauer der Batterie eines LoRaWAN-Sensors hängt stark von Sendeintervall, Datenrate, Sensorik und Temperatur ab.

Bei typischen Geräteklasse-A-Sensoren sind oft mehrere Jahre (5–10 Jahre) Batterielaufzeit realistisch, da die Geräte die meiste Zeit „schlafen“. Bei Klasse B kann mit mehreren Monaten bis zu einem Jahr kalkuliert werden. Der Betrieb von Klasse-C-Geräten ist typischerweise nur mit externer Stromversorgung sinnvoll.

Wer standardisiert LoRaWAN?

Der Standard wird von der LoRa Alliance weiterentwickelt. Sie definiert Spezifikationen, regionale Parameter sowie Zertifizierungsverfahren. Zertifizierte Geräte verhalten sich in konformen Netzen vorhersehbar und lassen sich problemlos mit Gateways, Network Servern und Plattformen verschiedener Hersteller kombinieren.

Wie sicher ist LoRaWAN?

Die LoRaWAN-Technologie gilt grundsätzlich als sicher, da der Funkstandard nativ eine Ende-zu-Ende-Verschlüsselung unterstützt. Gleichzeitig sind Geräte-Authentifizierung sowie getrennte Schlüssel für Netzwerk- und Anwendungsebene fester Bestandteil des Standards.

Entscheidend für die Sicherheit eines solchen Netzwerks ist dabei vor allem eine technisch saubere Umsetzung und fachgerechte Konfiguration der beteiligten Geräte.

Wie ermöglicht LoRaWAN Tracking ohne GPS?

LoRaWAN kann die Funkdaten mehrerer Gateways nutzen – zum Beispiel Signalstärke oder Zeitdifferenzen beim Empfang. So lässt sich eine grobe Position auch ohne permanent aktives GPS bestimmen. Dies ist dann praktisch, wenn nur grobe Positionsdaten statt einer exakten Geolocation gefragt sind.
